Sieben Fehler bei der Heizkörperauslegung im Bestand
Der Beitrag hilft bei der Prüfung vorhandener Heizkörper für niedrigere Vorlauftemperaturen. Zu jedem Fehler beschreibt er die Folge im Betrieb und ein konkretes Gegenmittel für die Planung.
Eine Wärmepumpe kann vorhandene Heizkörper weiter nutzen, wenn deren Leistung zur Heizlast der einzelnen Räume bei einer passenden Systemtemperatur reicht. Die entscheidende Frage lautet deshalb nicht, ob im Gebäude Heizkörper vorhanden sind, sondern welche Leistung jede einzelne Heizfläche unter den geplanten Vorlauf und Rücklauftemperaturen tatsächlich abgibt.
Wer diese Prüfung früh erledigt, vermeidet nachträgliche Temperaturaufschläge, hektische Heizkörpertausche und unvollständige Unterlagen. Der Autor dieses Beitrags empfiehlt eine durchgängig digitale Raumliste: Daten werden einmal am Objekt erfasst, in der Berechnung fortgeschrieben und für die Übergabe ohne Medienbruch ausgegeben.
Fehler eins: Die Heizlast wird aus der Wohnfläche geschätzt
Eine Wohnflächenkennzahl kann eine erste Kostenschätzung unterstützen, ersetzt aber keine Auslegung. Räume gleicher Fläche können deutlich unterschiedliche Transmissionsverluste, Fensteranteile, Außenflächen, Ausrichtungen und Solltemperaturen haben. Besonders Bäder, Eckräume, Räume über unbeheizten Bereichen und Räume mit großen Verglasungen werden bei einer pauschalen Verteilung leicht falsch bewertet.
Die Folge zeigt sich oft erst im Betrieb: Einzelne Räume erreichen ihre Solltemperatur nicht, während andere Räume zu warm werden. Um den schwächsten Raum nachzuheizen, wird dann die Vorlauftemperatur der gesamten Anlage angehoben. Das verschlechtert die Arbeitsbedingungen der Wärmepumpe und verdeckt die eigentliche Ursache.
Gegenmittel: Raumweise Heizlast ermitteln
Grundlage ist eine raumweise Heizlast nach DIN EN 12831, unter Beachtung der für das Projekt maßgeblichen nationalen Festlegungen. Erfasst werden müssen die Bauteile, angrenzende Zonen, Lüftungswärmeverluste und vorgesehenen Raumtemperaturen. Auch Annahmen zu unbekannten Bestandsbauteilen gehören nachvollziehbar in die digitale Projektdokumentation.
Die Heizlast ist nicht nur ein Wert für das gesamte Gebäude. Sie ist die Sollgröße, gegen die die Leistung des jeweiligen Heizkörpers geprüft wird. Eine verständliche Einführung zur Methodik bietet der Beitrag Heizlast nach DIN EN 12831 sauber verstehen.
Fehler zwei: Heizkörpermaße werden ohne Bauart übernommen
Aus Bauhöhe und Baulänge allein lässt sich keine belastbare Heizkörperleistung ableiten. Bei Plattenheizkörpern bestimmen unter anderem die Anzahl der wasserführenden Platten und Konvektorbleche die Leistung. Ein äußerlich ähnliches Modell kann deshalb eine andere Wärmeabgabe haben als der in einer alten Liste hinterlegte Wert.
Bei Gliederheizkörpern sind Bauart, Gliederzahl und Bautiefe relevant. Bei Konvektoren kommen Bauform, Einbausituation, mögliche Verkleidungen und gegebenenfalls ein Gebläse hinzu. Gerade bei älteren Fabrikaten fehlt häufig ein unmittelbar nutzbares Datenblatt, dann ist eine plausible Zuordnung mit dokumentierter Quelle wichtiger als eine scheinbar genaue Schätzung.

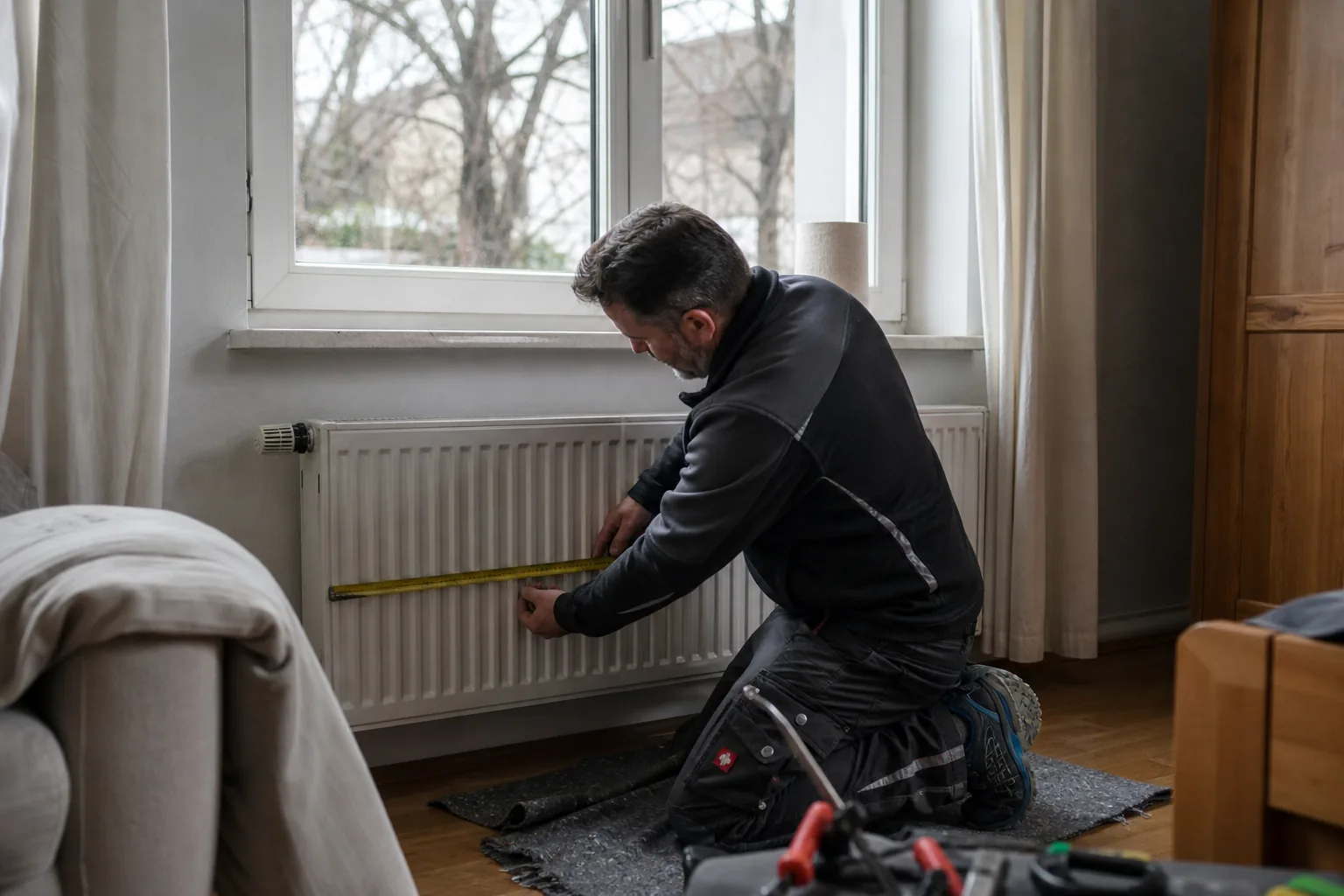

Was am Heizkörper aufzunehmen ist
- Hersteller und Typbezeichnung, soweit am Bauteil oder in den Objektunterlagen erkennbar.
- Bauart, Bauhöhe, Baulänge und Bautiefe beziehungsweise Plattenzahl und Konvektorausstattung.
- Anschlussart, Ventilanschluss und sichtbare Besonderheiten wie Verkleidung oder Nische.
- Einbauort und Raumzuordnung, damit Fotos, Maße und Rechenwert später eindeutig zusammenfinden.
Die Folge einer unvollständigen Bestandsaufnahme sind falsche Leistungswerte und damit eine falsche Auslegungstemperatur. Arbeiten Sie mit Fotos und einem eindeutigen Raumnamen statt mit losen Papiernotizen. Das spart Rückfragen beim Übertragen und erlaubt, unklare Heizkörper gezielt vor Ort nachzuprüfen.
Fehler drei: Nennleistung und Auslegungstemperatur werden verwechselt
Hersteller geben Heizkörperleistungen stets für definierte Temperaturbedingungen an. Diese Nennleistung ist keine Zusage für jede beliebige Vorlauf und Rücklauftemperatur. Sinkt die mittlere Heizkörpertemperatur gegenüber der Bezugsbedingung, sinkt auch die abgegebene Leistung, und zwar nicht einfach im gleichen Verhältnis.
Wer einen Katalogwert ungeprüft übernimmt, bewertet vorhandene Heizflächen für den Wärmepumpenbetrieb regelmäßig zu günstig. Die Folge kann eine Planung sein, die auf dem Papier passt, aber bei niedrigen Außentemperaturen einzelne Räume nicht versorgt. Ein späterer Aufschlag der Vorlauftemperatur betrifft dann die ganze Anlage.
Leistung auf den Planfall beziehen
Für jeden Heizkörper wird die Herstellerleistung auf die geplante Vorlauf und Rücklauftemperatur sowie auf die Raumtemperatur umgerechnet. Maßgeblich ist die mittlere logarithmische Temperaturdifferenz zwischen Heizwasser und Raumluft. Nutzen Sie dafür Herstellerkennlinien, Herstellerangaben oder ein fachlich geeignetes Berechnungsverfahren, nicht eine lineare Überschlagsrechnung.
Die geplante Auslegungstemperatur ergibt sich aus dem Abgleich von Raumheizlast und verfügbarer Heizkörperleistung. Sie ist daher ein Ergebnis der raumweisen Prüfung. Dokumentieren Sie zugleich die gewählte Spreizung, denn sie beeinflusst den erforderlichen Volumenstrom und die Ventilauslegung.
| Prüfgröße | Frage für die Planung | Folge bei fehlender Prüfung |
|---|---|---|
| Herstellerleistung | Für welche Temperaturbedingung gilt der Wert? | Die Heizfläche wird zu hoch bewertet. |
| Planleistung | Reicht sie bei geplanter Vorlauf, Rücklauf und Raumtemperatur? | Der Raum bleibt im Auslegungsfall unterversorgt. |
| Wasserseitige Spreizung | Welcher Durchfluss ist daraus erforderlich? | Ventile und Pumpe werden nicht passend eingestellt. |
Fehler vier: Ein einzelner unterversorgter Raum bleibt unbeachtet
Für die Systemtemperatur ist nicht der Durchschnitt aller Räume entscheidend, sondern der Raum mit dem ungünstigsten Verhältnis aus Heizlast und verfügbarer Heizfläche. Ein kleiner, aber stark belasteter Raum kann die notwendige Vorlauftemperatur für das gesamte Gebäude bestimmen. Das gilt besonders, wenn seine Raumtemperatur bewusst höher angesetzt wird.
Ein solcher Raum darf nicht mit einem allgemeinen Temperaturaufschlag für alle Heizkörper beantwortet werden. Prüfen Sie zunächst, ob die Bestandsdaten stimmen, das Thermostatventil ausreichend durchlässt und der Raum hydraulisch erreicht wird. Erst danach ist über eine Änderung der Heizfläche oder der Gebäudehülle zu entscheiden.
Varianten vor der Beauftragung vergleichen
Als Gegenmaßnahmen kommen ein größerer oder zusätzlicher Heizkörper, eine andere Heizkörperbauart, ein Gebläsekonvektor oder eine Flächenheizung in Betracht. Auch bauliche Maßnahmen, etwa an einem besonders verlustreichen Bauteil, können die erforderliche Heizleistung senken. Welche Lösung sinnvoll ist, hängt von Platz, Schall, Elektroinstallation, Gestaltung, Bauzustand und Kundenwunsch ab.
Halten Sie je Variante fest, welche Raumheizlast, Heizfläche und Systemtemperatur daraus folgen. So wird erkennbar, ob ein einzelner Heizkörpertausch die Auslegungstemperatur für das gesamte System senkt. Diese Entscheidung gehört in die Planung, nicht in die Inbetriebnahme.
Fehler fünf: Ventile und Rücklaufverschraubungen passen nicht zur Auslegung
Eine ausreichend große Heizfläche allein stellt noch keinen passenden Betrieb sicher. Der Heizkörper muss den berechneten Durchfluss erhalten, damit er seine Planleistung abgeben kann. Ohne passende Voreinstellung werden nahe Heizkörper oft bevorzugt versorgt, während weiter entfernte oder hydraulisch ungünstige Räume zu wenig Wasser erhalten.
Für den hydraulischen Abgleich nach Verfahren B gehören die raumweise Heizlast, die Heizflächenleistung bei der Auslegungstemperatur und der daraus abgeleitete Durchfluss zusammen. Voreinstellbare Thermostatventile und geeignete Rücklaufverschraubungen müssen diesen Abgleich ermöglichen. Bei Bestandsventilen ist zu prüfen, ob eine belastbare Voreinstellung vorhanden ist oder ein Austausch erforderlich wird.
Vom Rechenwert zur Einstellung
Ermitteln Sie den erforderlichen Durchfluss für jeden Heizkörper aus dessen Leistung und der gewählten wasserseitigen Spreizung. Ordnen Sie anschließend Ventil, Ventileinsatz, Voreinstellwert und Rücklaufverschraubung dem Raum zu. Pumpeneinstellung, Differenzdruckverhalten und vorhandene Strangarmaturen sind dabei mitzubetrachten, damit die Einstellwerte im realen Netz funktionieren.
Eine praxistaugliche Reihenfolge für die Unterlagen beschreibt die Checkliste für Verfahren B beim Heizungstausch. Sie hilft, die Berechnung, die Ventildaten und die auszuführenden Einstellungen vor der Übergabe zusammenzuführen.
Fehler sechs: Die Heizfläche wird ohne Raumzuordnung dokumentiert
Listen mit Heizkörpermaßen, die nur nach Geschoss oder Laufnummer sortiert sind, reichen für eine prüffähige Auslegung nicht aus. Fehlt die feste Raumzuordnung, lässt sich später nicht erkennen, welcher Heizkörper zu welcher Heizlast gerechnet wurde. Änderungen am Objekt führen dann schnell zu widersprüchlichen Tabellenständen.
Die Folge ist fehlende Nachvollziehbarkeit für Montage, Abgleich, Übergabe und gegebenenfalls Förderunterlagen. Ein Monteur kann eine Ventileinstellung nicht sicher einem Heizkörper zuordnen, wenn Raumname, Heizkörperkennung und Einstellwert getrennt dokumentiert sind. Mehrere Ausdrucke lösen das Problem nicht, sie schaffen zusätzliche Versionen.
Eine digitale Raumakte anlegen
Führen Sie pro Raum einen eindeutigen Datensatz mit Heizlast, Solltemperatur, vorhandener oder geplanter Heizfläche, Planleistung, Ventil, Voreinstellung und Solldurchfluss. Ergänzen Sie Fotos, Maße, Annahmen und den Bearbeitungsstand. Werden Heizkörper ersetzt, bleibt der Änderungsgrund zusammen mit dem neuen Bauteil im selben Datensatz sichtbar.
Diese Struktur erleichtert auch die Abstimmung zwischen Planung und Baustelle. Sie reduziert Papier, weil Aufmaß, Rechenansatz und Ergebnis nicht erneut abgeschrieben werden müssen. Für Förderfälle sollten Sie außerdem die jeweils geltenden Anforderungen des Fördergebers und die erforderlichen Bestätigungen im konkreten Fall prüfen.
Fehler sieben: Die Auslegung wird nicht mit dem Kunden abgestimmt
Eine technisch korrekte Berechnung kann an der Nutzung vorbeigehen. Geplante Raumtemperaturen sind keine Nebensache: Sie beeinflussen Heizlast, Heizkörperleistung und den Temperaturbedarf der Anlage. Wird ein Raum später wärmer genutzt als vereinbart, kann die vorhandene Heizfläche nicht mehr ausreichen.
Auch Heizkörperänderungen brauchen eine klare Freigabe. Kunden können einen größeren Heizkörper, einen geänderten Standort oder sichtbare Leitungsarbeiten aus gestalterischen Gründen ablehnen. Dann muss die Planung zeigen, welche Auswirkung diese Entscheidung auf die erreichbare Systemtemperatur und den Komfort hat.
Dokumentieren Sie vor der Beauftragung die vereinbarten Raumtemperaturen, die betroffenen Heizkörper, die gewählte Variante und Hinweise zum Nutzerverhalten. Dazu gehören etwa dauerhaft verdeckte Heizkörper, geschlossene Innentüren zu weniger beheizten Bereichen oder bewusst abweichende Nutzungen. Lassen Sie die Planung nicht nur technisch, sondern auch inhaltlich bestätigen.
Heizkörperauslegung im Bestand: Früh prüfen, sauber dokumentieren
Die sieben Fehler haben eine gemeinsame Ursache: Einzelwerte werden ohne ihren Raum, ihre Temperaturbedingung oder ihre hydraulische Wirkung betrachtet. Eine belastbare Heizkörperauslegung im Bestand verbindet deshalb die Heizlast nach DIN EN 12831, die ermittelte Heizflächenleistung bei der geplanten Auslegungstemperatur und die Durchflüsse für den hydraulischen Abgleich.
Planen Sie die Bestandsaufnahme digital und führen Sie Änderungen unmittelbar im Raumdatensatz nach. Das schafft eine nachvollziehbare Grundlage für Wärmepumpe, Montage und Unterlagen. Wärmeblatt verbindet raumweise Heizlast, Heizflächenauslegung und hydraulischen Abgleich zu einem Bestätigungsblatt für die Unterschrift. Wenn Sie eine Vorführung oder frühen Zugang wünschen, nutzen Sie das Kontaktformular auf der Kontaktseite. Für die Rollenverteilung im Förderprozess lesen Sie außerdem Wer Verantwortung für Förderung und hydraulischen Abgleich trägt.
